کوره تونلی نانوایی گازسنگ 220 ولت 3 متری

فر تونلی کمربند فولادی نانوایی خط تولید صنعتی تجاری

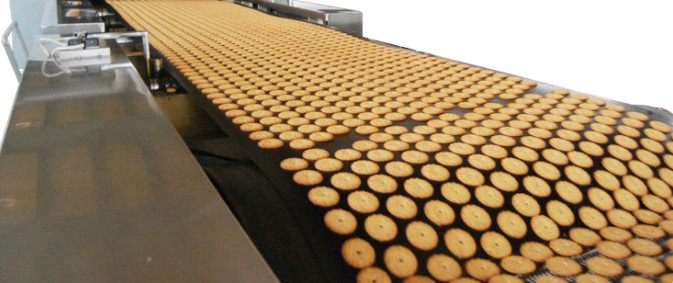

برای تولید کوکی های صنعتی با ظرفیت بالا، فر تونلی با کمربند فولادی ضروری است، کوکی ها مستقیماً روی تسمه فولادی قرار می گیرند و در فر می پزند.سیستم گرمایش کوره تونلی به صورت مستقیم و غیر مستقیم گرم می شود.

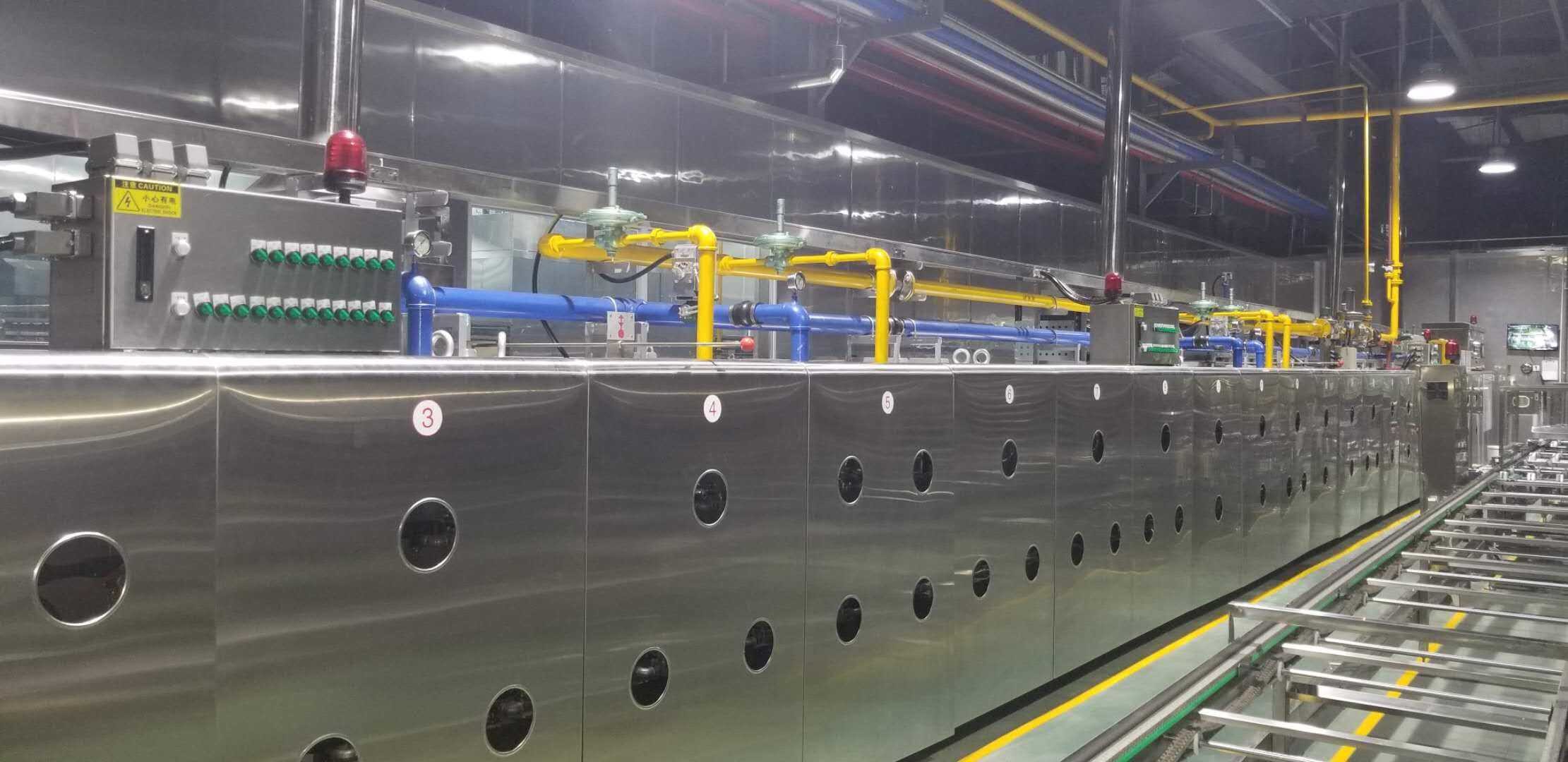

بدنه فر

1. فر ساخته شده است تونل پخت گاز تنگ، به 3 متر / بخش با گاز تنگ تقسیم شده است.

اتصال بین بخش ها، هر بخش با یک قاب متصل می شود.

2. تونل های پخت با مواد عایق با کیفیت بالا عایق بندی شده اند تا از دست دادن گرما به حداقل برسد.

3: پورت های نمایشی که می توانند باز شوند در کناره های فر برای هر منطقه تعبیه شده اند.

4: پانل عامل در نزدیکی ورودی فر نصب شده است.عملیات می تواند از سمت راست یا چپ باشد.

کنترل دما

دما در هر منطقه پخت به طور مستقل، برای هر دو قسمت بالا و پایین کنترل می شود

شعله های آتشهر خواندن دما اندازه گیری می شود و روی صفحه لمسی و دما نمایش داده می شود

کنترل کننده

تسمه فولادی

1: راه حمل و نقل تولید: با کمربند فولادی

2: پشتیبان تسمه فولادی: داخل فر: توسط اسلاید چدنی و اسلاید گرافیت کمربند را پشتیبانی می کند.

در خارج از کوره، توسط غلتک های ldler، کمربند فولادی را پشتیبانی می کنند.

3: کنترل ردیابی کمربند فولادی: سیستم کنترل ردیابی خودکار خاموش، عمدتاً به صورت پنوماتیک کنترل می شود، به کمک غلتک های راهنمای لبه.

4: تمیز کردن کمربند فولادی: چندین تیغه دکتر برای تمیز کردن قسمت بالایی کمربند فولادی و تمیز کردن

برس برای تمیز کردن هر دو طرف کمربند فولادی.

5: تسمه فولادی گریسینگ: واحد روغن کاری که در ورودی اجاق قرار دارد تا کمربند فولادی را گریس کند.

بطور خودکار.

PLC سیستم کنترل PLC

1: برای کنترل تولید فر از سیستم OMRON PLC استفاده می شود.

2: صفحه نمایش لمسی مربوط به سیستم PLC برای نمایش در کنار فر نصب شده است

شرایط عملیاتی با پیام های هشدار مرتبط در صورت وجود.

3: صفحه نمایش لمسی را می توان در سمت راست یا چپ فر قرار داد.
