2m/ بند 20CM عایق گاز همرفت گاز تونل فر نان

تجهیزات نانوایی فر پخت با ظرفیت بالا برای فر تونل نان

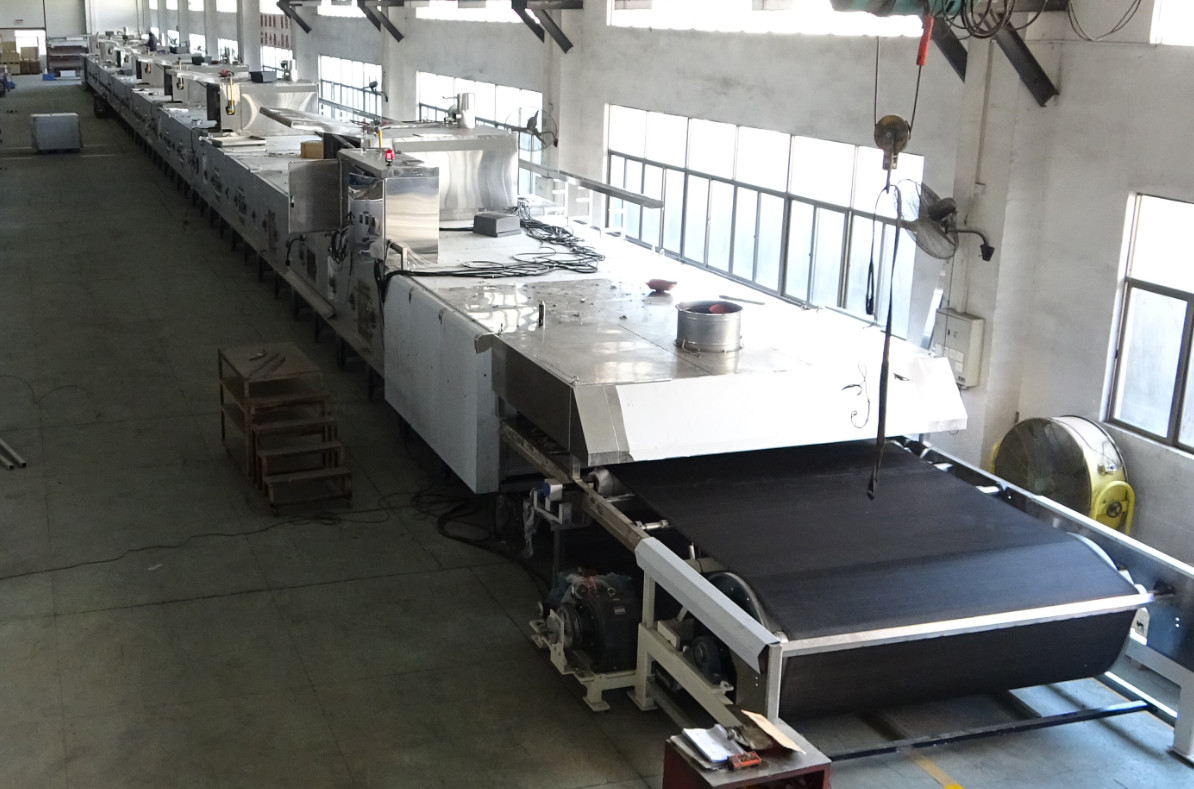

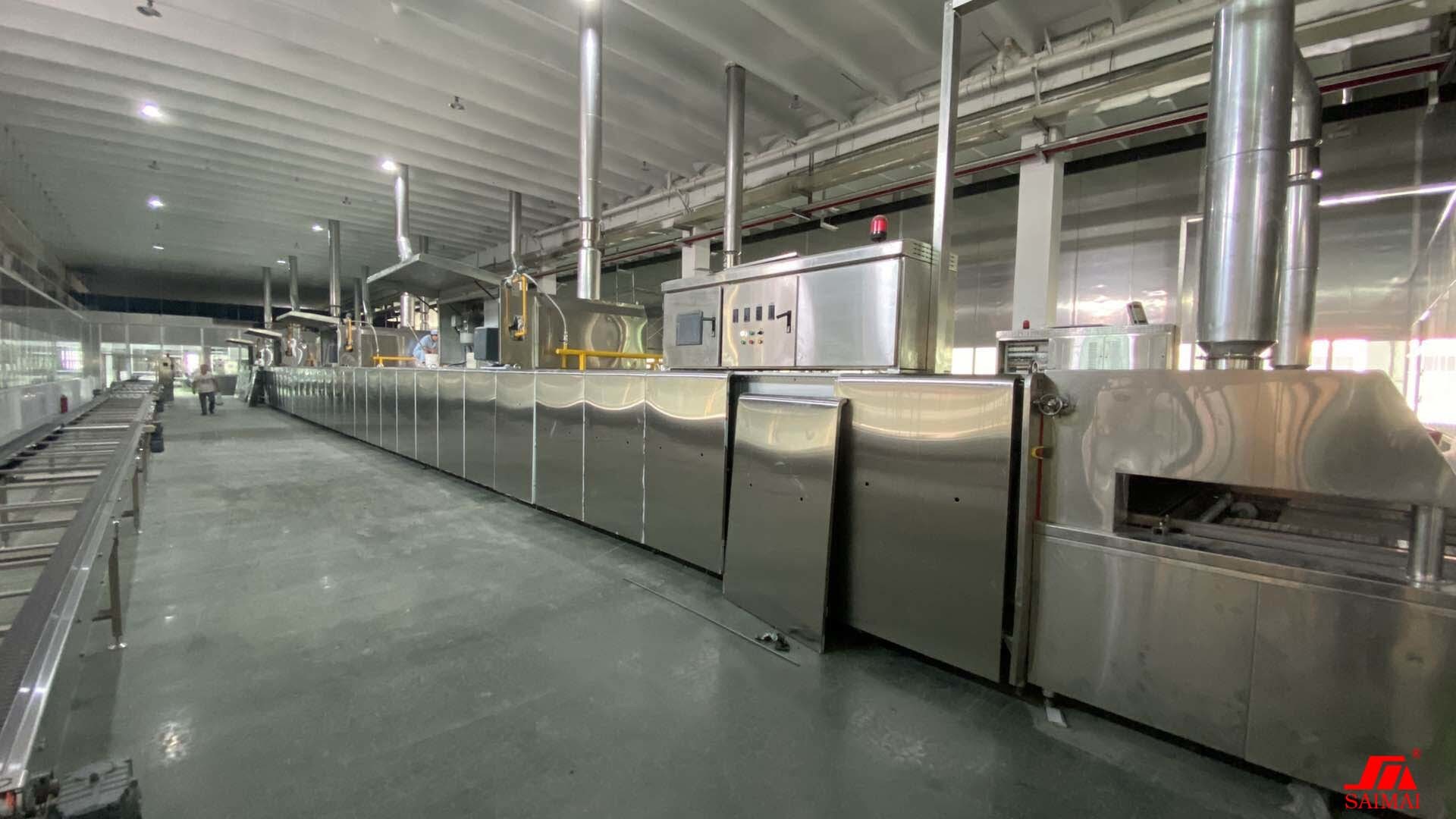

OVEN BODY

1. فر ساخته شده است تونل پخت، تقسیم به 2 متر / بخش.هر بخش روی یک قاب وصل شده است، با اتصال گاز تنگ بین بخش ها.

2. تونل پخت با یک لایه 20 سانتی متری از مواد عایق با کیفیت بالا عایق بندی شده است تا از دست دادن گرما به حداقل برسد.

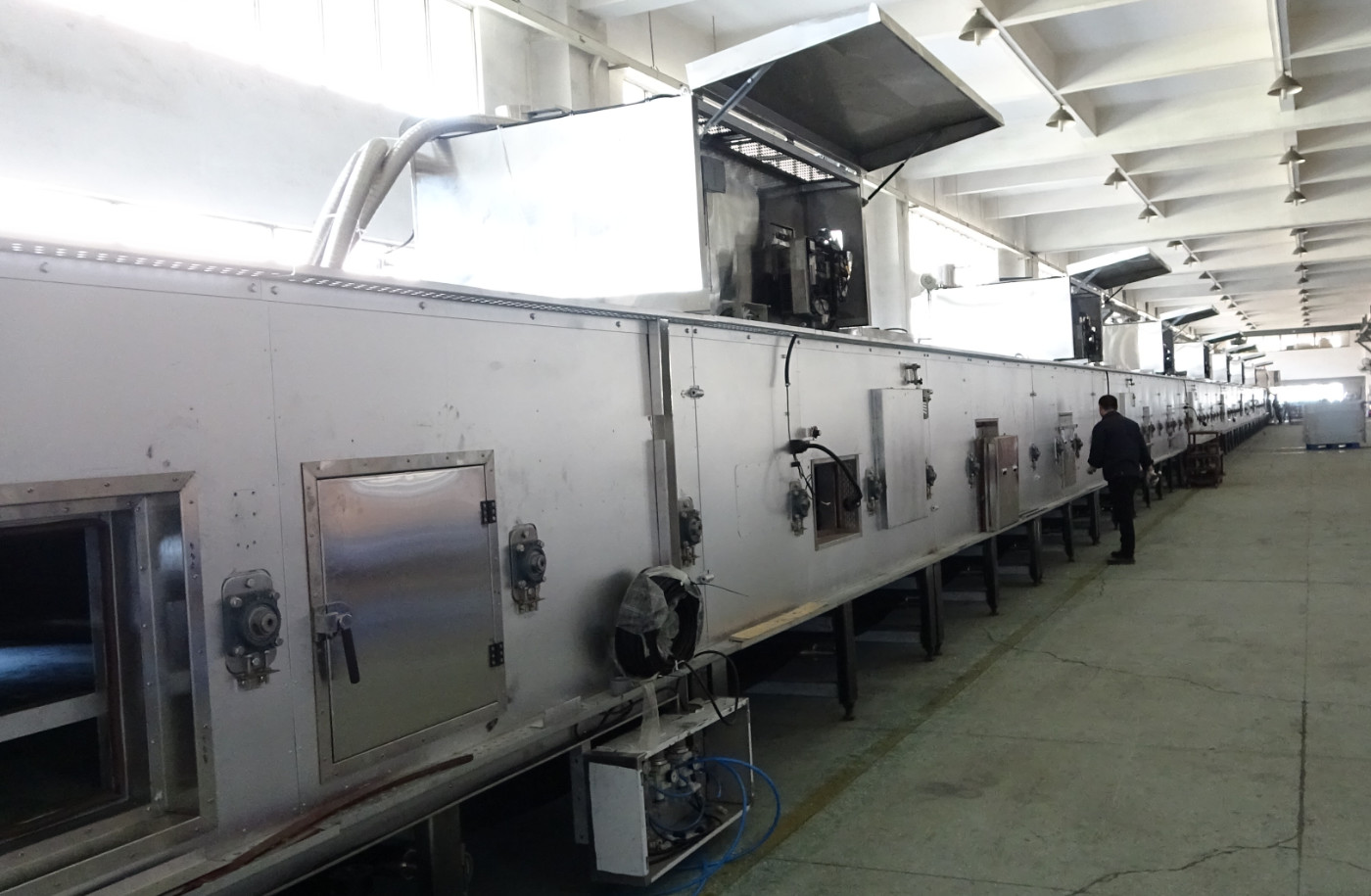

3. درهای بازرسی با نور در سمت کنترل نصب شده است.

4. پانل عامل در نزدیکی انتهای تغذیه اجاق نصب شده است.

سیستم گرمایش

سیستم گرمایش مستقیم توسط یک موتور کنترل شده متناسب کنترل می شود.گرمای مورد نیاز در محفظه پخت با نظارت متناسب جریان گاز و هوا با توجه به اطلاعات کنترل کننده دما ایجاد می شود.

سیستم گرمایش غیرمستقیم توسط سیستم گردش هوای گرم کنترل می شود، گرما از مبدل حرارتی منتقل و تخلیه می شود، فن با دمای بالا هوا را از محفظه پخت مکیده و آن را ابتدا از طریق مبدل حرارتی و سپس به پلنوم های قرار گرفته در بالای آن می فرستد. زیر نوار نقاله پختنسبت حرارت بالا به پایین با استفاده از یک دمپر بی نهایت قابل تنظیم است.

تیکنترل دما 　

دما در هر منطقه پخت به طور مستقل کنترل می شود، هم برای آتش بالا و هم برای آتش پایین، هر خوان دما اندازه گیری می شود و در صفحه لمسی و کنترل کننده دما نمایش داده می شود.

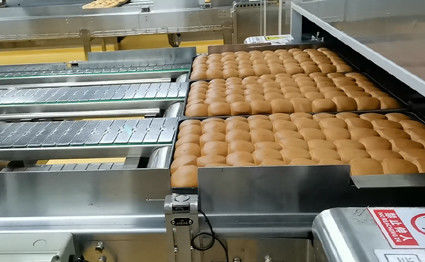

نوار نقاله

1. نوار نقاله نوع با یک قاب از ریل کشویی در محفظه پخت پشتیبانی می شود.

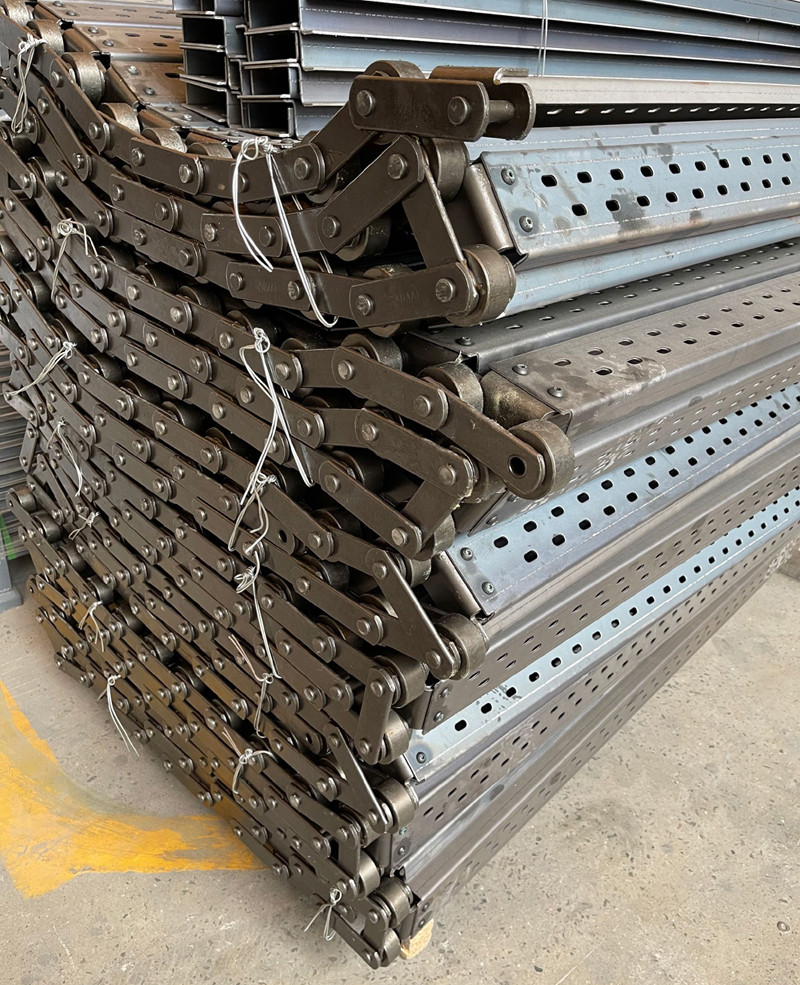

2. نوار نقاله از نوع slat توسط محور محرک، از طریق یک محرک سرعت متغیر و یک چرخ دنده کاهش در خروجی اجاق گاز به حرکت در می آید.زمان پخت را می توان روی کنترل پنل تنظیم کرد.

3. در صورت خرابی موتور، نوار نقاله را می توان به صورت دستی هدایت کرد تا محصول را به خارج از کوره منتقل کند.

PLC سیستم کنترل

1. یک سیستم کنترل OMRON PLC برای کنترل تولید فر استفاده می شود.

2. صفحه نمایش لمسی مربوط به سیستم PLC برای نمایش در کنار فر نصب شده است

شرایط عملیاتی با پیام های هشدار مرتبط

3. صفحه لمسی را می توان در سمت راست سمت راست به ورودی فر قرار داد.
